DXH06-F/DC48 1P　　　　　直流48V 15-30KA　　　　　　　　中普直流電源防雷器

下載

應用范圍

DXH06-F/DC48電涌保護器，適用于直流48V或-48V電壓系統，配電系統以及終端設備的電涌保護，應安裝在防雷區1（LPZ1）和防雷區2（LPZ2）的界面處。

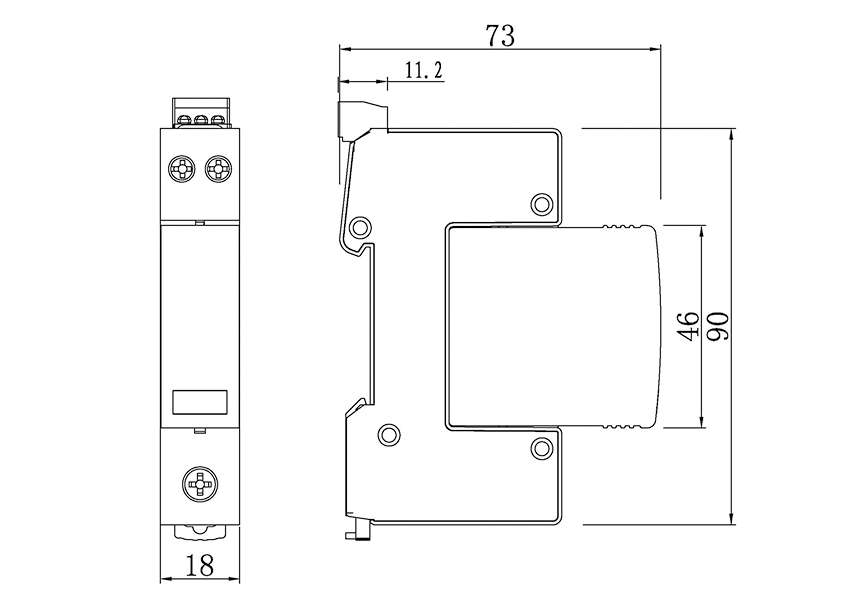

外形結構圖（此圖只作示意，以提供安裝尺寸為主）

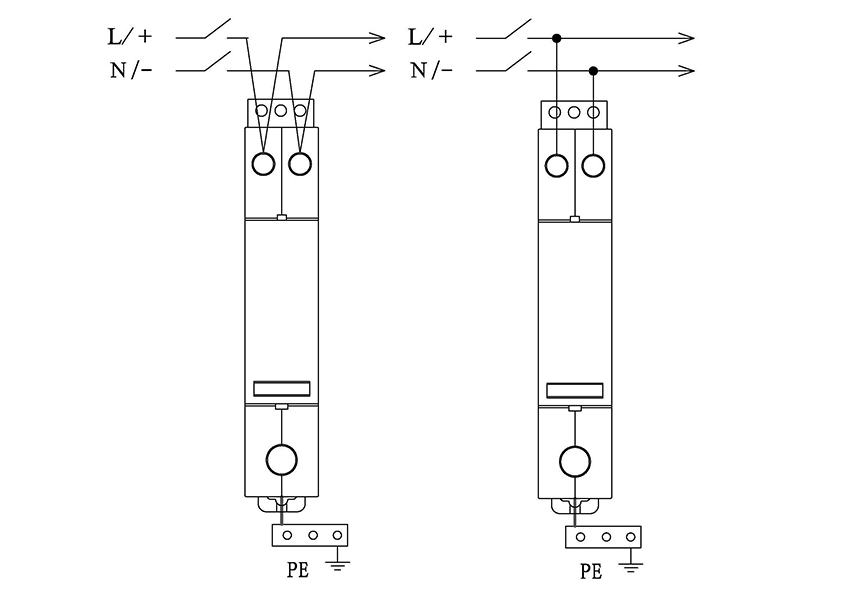

接線方式

V形接線常規接線

技術參數

技術指標	設備型號
技術指標	DXH06-F/DC48
試驗類別	T2
工作系統電壓_Un	48Vd.c.
最大持續運行電壓_Uc	65V d.c./50Va.c.
標稱放電電流_In	15kA（8/20μs）
最大放電電流_Imax	30kA（8/20μs）
對地漏電流Ic	＜1mA
限制電壓Up@20kA	≤0.3kV
響應時間	≤25ns
端口數量	1端口
串接熔絲	100A gL/ gG (input current>100A)
過載故障	580V/5S
短路電流	10kA
保擴模式	+——PE、-——PE
內部保護裝置	防雷單元內置熱脫扣裝置
接入導線截面	正、負端口：1.5～10mm²/ PE端口：2.5～25mm²
裸線壓接長度	12.5mm
安裝接線力矩	M3:1.2Nm/ M5:2.0Nm
劣化失效指示	防雷模塊具有指示窗口，故障狀態下指示窗口變紅色
遙信方式	告警干接點，NC-C-NO接點
遙信端子性能	AC：250V/0.5A；DC：250V/0.1A，125V/0.2A，75V/0.5A
遙信導線截面	最大1.5mm²
安裝方式	標準導軌安裝DIN rail 35mm
外殼材料防火等級	UL94-V0
外殼防護等級	IP20
工作溫度	-40℃～+80℃
相對濕度	≤95％（25℃）
海拔高度	≤3000m
外形尺寸（不含接線端子）	90mm×18mm×73mm
