DXH06-D320/QB10 LED燈浪涌保護器

下載

產品概述

1、應用范圍
DXH06-D320/QB10型電涌保護器是專用于LED照明系統的單相交流電源，一般安裝在電路板上或電源箱內。LED電涌保護器使用GDT放電管和壓敏電阻組合保護技術，可靠保護LED照明系統不受雷擊電涌和過電壓的破壞。

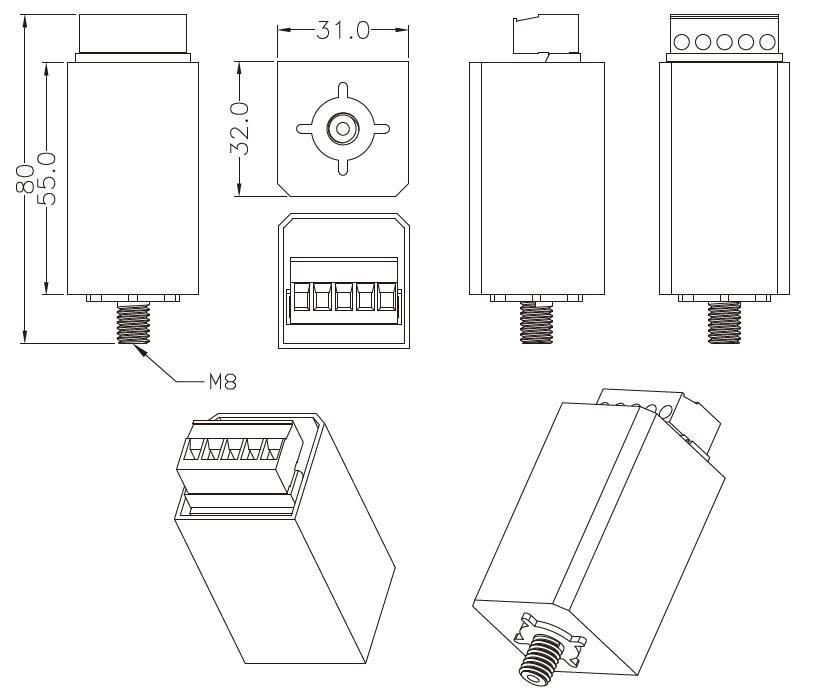

2、外形結構圖（此圖只作示意，以提供安裝尺寸為主）

3、技術參數

序號	技術指標	設備型號
序號	技術指標	DXH06-D320/QB10
1	額定電壓Un	220Va.c.
2	最大持續電壓Uc	320Va.c.
3	標稱放電電流T2/T3 In	5kA/10kA
4	最大放電電流Imax	10kA
5	最大工作電流IL	8A
6	限制電壓Up（In）	1.2kV(L-N)、1.5kV(L/N-PE)
7	外殼阻燃等級	UL94 V-0
8	安裝方式	串聯
9	輸入輸出	接線端子
10	防護等級	IP20（膠封）
