1、應用范圍
自動重合閘電源保護器是利用機械自動化原理，結合現代電子技術研制成功的新一代高科技安全用電產品，具有過電壓、欠電壓、過流/短路、漏電等主要電氣故障的保護功能，并具有故障識別、故障指示、合閘前故障檢測、過載延時、自動重合閘、遠程監控等功能。自動重合閘電源保護器具有現有漏電保護開關/空氣開關的所有功能，并引入了大型專業設備的“自動重合閘”功能，在性能及可靠性方面也有大幅度的提高。自動重合閘電源保護器通過MCU 控制主開關閉合前，對供電電壓進行檢測。在運行過程中，能對供電電壓和過載、短路、漏電等故障進行跟蹤檢測，在出現故障時及時切斷電源，使用電更為安全可靠；同時通過附設的一組指示燈，顯示故障情況，為線路檢修提供方便。
2、功能特點
1、合閘前檢測：產品在合閘前對線路進行檢測，當過欠壓、漏電、過流任一故障存在都不能合閘。
2、過壓保護：當輸入端電壓大于設定值時自動斷開。
3、欠壓保護：當輸入端電壓小于設定值或斷電時自動斷開。
4、過流保護：當電流大于或等于額定電流1.15倍時，保護器持續3S自動斷開。
5、短路保護：當電流大于3倍額定電流時，保護器在0.1S內自動斷開。
6、剩余電流保護：當泄露電流大于設定值或人身觸時，保護器在0.1S內自動斷開。
7、斷電保護：斷電時保護器自動斷開，來電檢測正常后保護器自動合閘。
8、自動合閘：當故障發生時自動斷開，故障排除后自合閘。
9、故障報警：故障斷開時，相應故障指示燈亮。

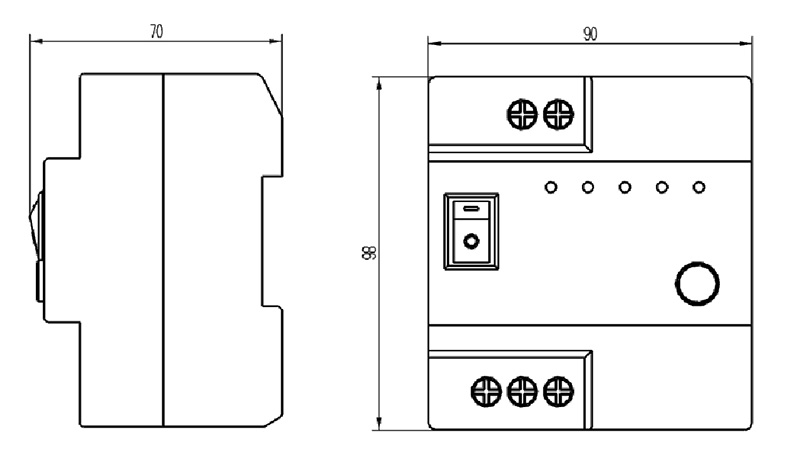

3、外形結構圖（此圖只作示意，以提供安裝尺寸為主）
4、技術參數
|
序號
|
技術指標
|
設備型號
|
|
ZPLRD-16
|
|
1
|
額定工作電壓
|
AC230V
|
|
2
|
額定電流In
|
16A
|
|
3
|
壽命
|
電氣壽命通斷4000次
|
|
4
|
本機功耗
|
<3W
|
|
5
|
工作電壓范圍
|
AC140V-300V
|
|
6
|
最大額定輸出電流
|
16A
|
|
7
|
漏電保護
|
30mA,動作時間≤0.1S
|
|
8
|
過壓保護
|
AC280V,動作時間2-5S
|
|
9
|
欠壓保護
|
AC145V,動作時間2-5S
|
|
10
|
過流保護
|
≥1.15In,動作時間2-5S
|
|
11
|
短路保護電流
|
≥3In
|
|
12
|
短路保護動作時間
|
≤0.1S
|
|
13
|
防雷保護(8/20us)
|
Imax ≤10KA (2KV不產生誤動作)
|
|
14
|
外形尺寸
|
96X90X70mm
|
|
15
|
安裝
|
安裝在3.5×7.5mm標準導軌上
|
